萬能制樣機
1.銑刀轉速：2800r/min；
2.靠模行程：120mm；
3.工作臺面尺寸：500mm×380mm；
4.試樣類型：
簡支梁（GB/T1043.1-2008） 1型；
懸臂梁（GB/T1843-2008） 1型；
懸臂梁（美標ASTMD256） 2、3、4型；
5.銑刀參數：
A型刀具：直徑Φ63mm，45o±30'，R=0.25±0.05mm；
B型刀具：直徑Φ63mm，45o±30'，R=1.00±0.05mm；
萬能制樣機用于加工塑料、有機玻璃、玻璃鋼、纖維增強塑料和樹脂澆注體等非金屬材料的沖擊、拉伸、壓縮、熱性能等試驗用標準試樣。能進行切斷、銑缺口、銑曲線形、啞鈴形和平面的加工。該機結構緊湊、操作方便、進給平穩、制樣迅速準確，是高等院校，質檢仲裁，科研院所，生產廠家材料檢測時必不可少的制樣機械。

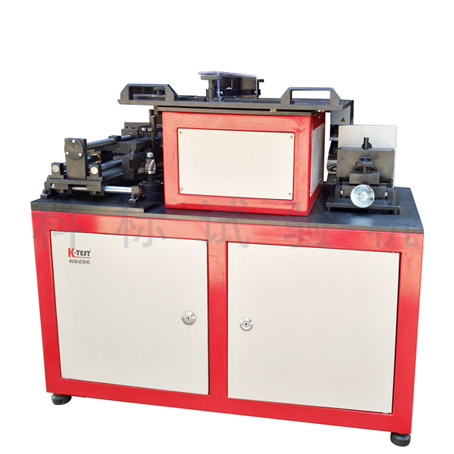

KWZY-I型萬能制樣機 技術參數：
Ø 額定功率：370W；
Ø 額定電壓：380V；
Ø 銑刀轉速：2800r/min；
Ø 靠模行程：120mm；
Ø 工作臺面尺寸：500mm×380mm；
Ø 試樣類型：簡支梁（GB/T1043.1-2008） 1型；
懸臂梁（GB/T1843-2008） 1型；
懸臂梁（美標ASTMD256） 2、3、4型；
Ø 銑刀參數：
Ø A型刀具：直徑Φ63mm，45o±30'，R=0.25±0.05mm；
Ø B型刀具：直徑Φ63mm，45o±30'，R=1.00±0.05mm；
Ø C型刀具：直徑Φ63mm，45o±30'，R=0.10±0.02mm。
啞鈴制樣部分
啞鈴制樣部分用于制備各種非金屬材料拉伸試驗用標準啞鈴試樣或非標準試樣。符合GB1040、GB8804.1、GB8804.2等標準要求。
萬能制樣機由試樣切割部分、缺口制樣部分、啞鈴制樣部分三部分組成。試樣切割部分用于切割條形試樣、管材試樣。缺口制樣部分用于制備簡支梁、懸臂梁沖擊試驗的試樣樣條缺口。啞鈴制樣部分用于制備各種非金屬材料拉伸試驗用標準啞鈴試樣或非標準試樣。制樣主動力分別由電機驅動，帶動銑刀及鋸片旋轉切割試樣。各個方向進給用導軌進行導向，移動平穩。夾具方便靈活，適用于多種試樣的制作。
